أمتحان فيزياء الفصل الثاني

1
1- الشكل المقابل يعبر عن منظر جانبي لملف موضوع في مجال مغناطيسي ، فأي مما يلي يعبر عن الإجراء اللازم حدوثه للملف لكي يقل الفيض المغناطيسي الذي يمر خلال الملف حتى ينعدم ثم يزداد ويصل لنفس قيمته الأولى ؟
2

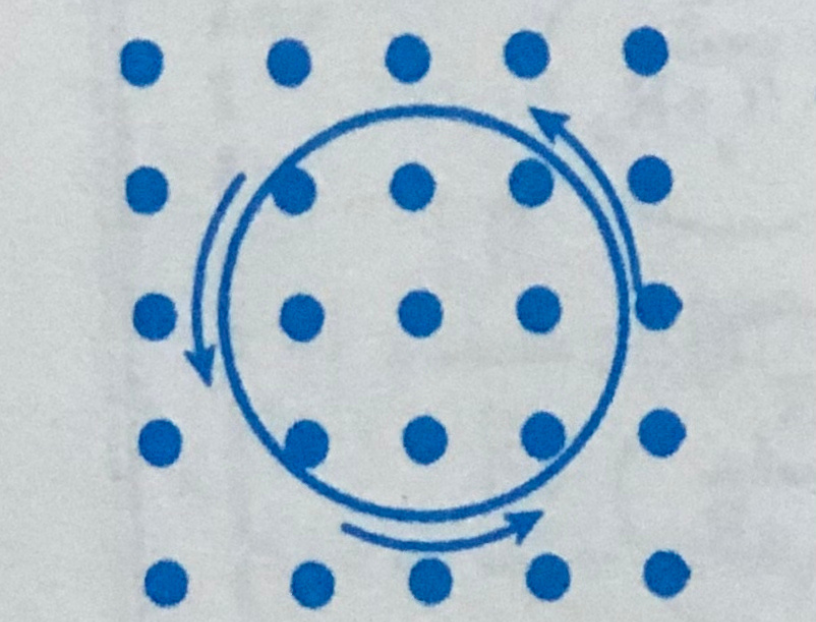

2- الشكل المقابل يوضح ملف دائري موضوع عموديًا على مجال مغناطيسي منتظم فإذا دار الملف عكس عقارب الساعة 90° حول محور عمودي على مستواه فإن الفيض الذي يخترق الملف ؟
3
3- الشكل المقابل يوضح سلكين مستقيمين متوازيين طويلين يمر بهما تيار كهربي فإذا زاد تيار السلك X إلى 6A فإن مقدار كثافة الفيض عند النقطة A ؟
4

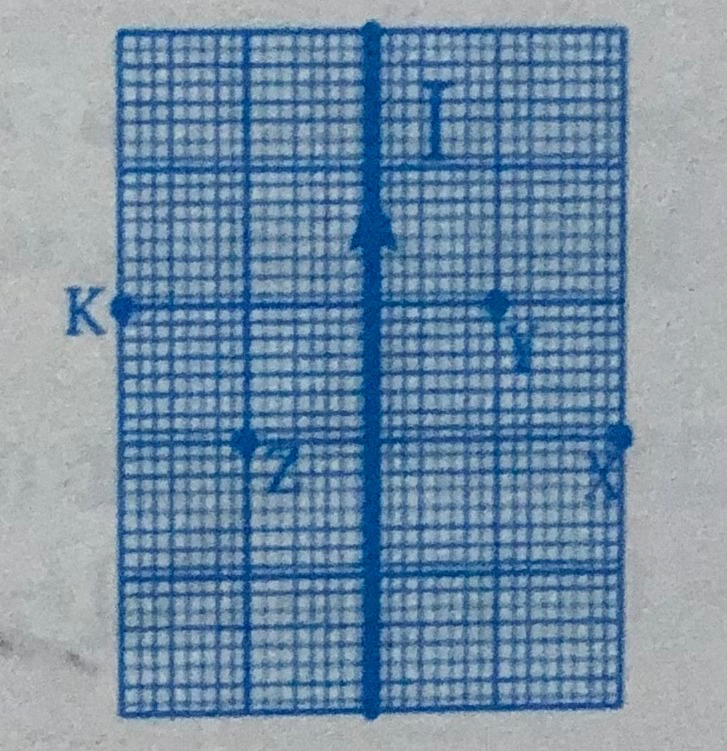

4- الشكل المقابل يمثل سلك مستقيم طويل يمر به تيار كهربي وجميع النقاط الموجودة على الرسم في نفس المستوى فإن النقطة التي تكون كثافة الفيض عندها ضعف وعكس كثافة الفيض عند النقطة X هي ؟
5

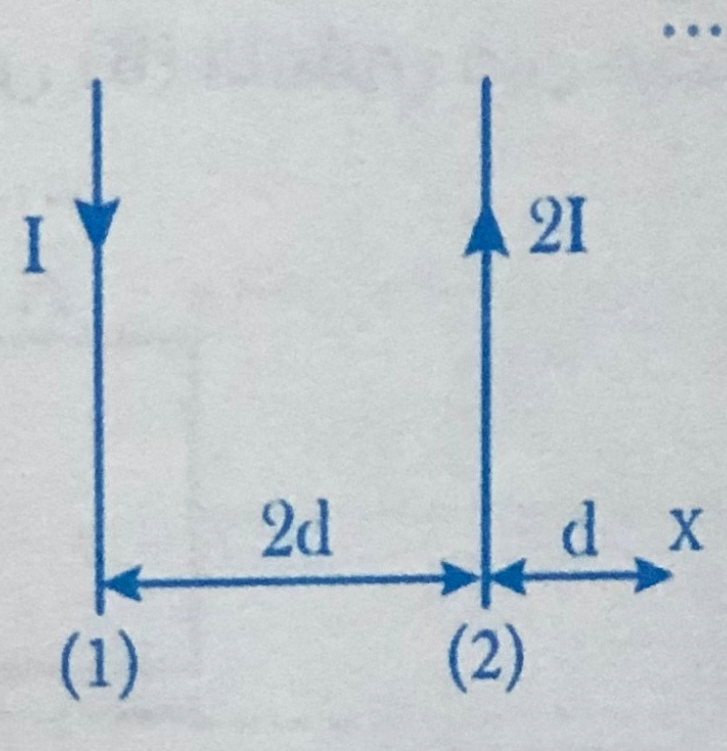

5- في الشكل المقابل كانت محصلة كثافة الفيض عند النقطة X هي B ، فإذا تم إنقاص شدة التيار في السلك (1) إلى 1/6 تصبح محصلة كثافة الفيض المغناطيسي عند النقطة X هي ؟
6

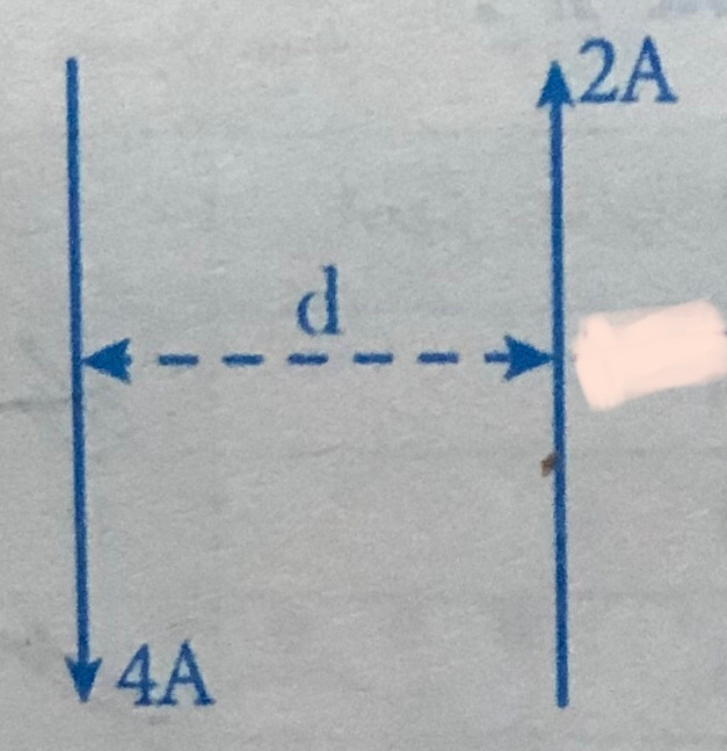

6- 6- سلكان متوازيان المسافة بينهما cm (d) يمر بهما تيار 2A ,4A في اتجاهين متضادين فإذا عُكس اتجاه التيار أحدهما فإن نقطة التعادل تُزاح مسافة……..؟
7

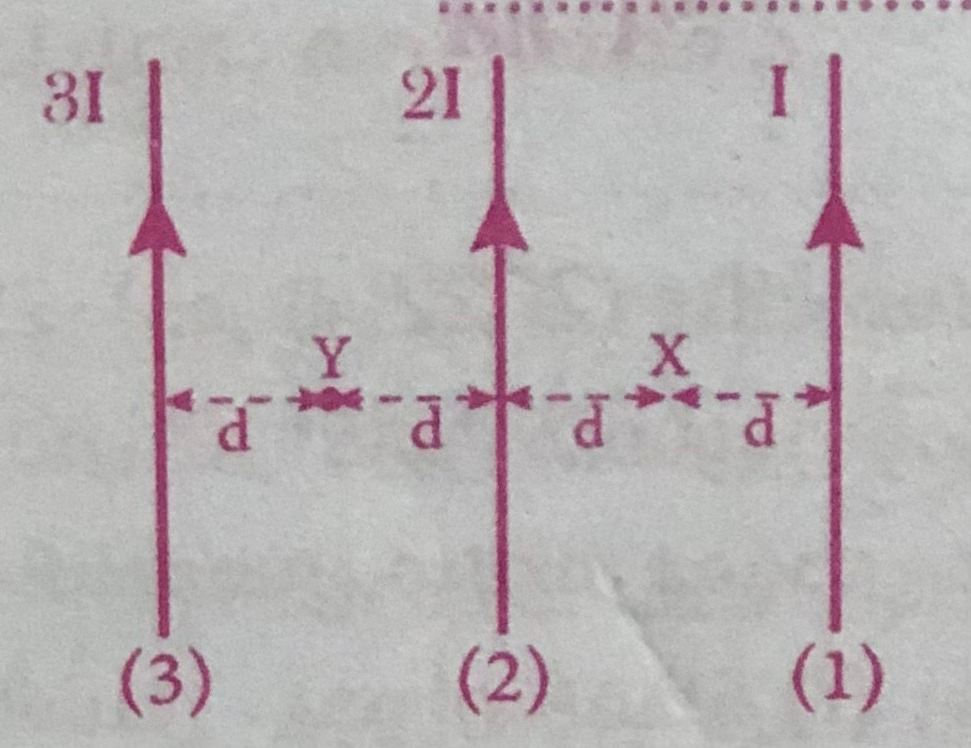

7- في الشكل المقابل ثلاثة أسلاك مستقيمة طويلة متوازية موضوعة في نفس المستوى ويمر بكل منها تيار كهربي فإذا انعدم تيار السلك (1) فإن مقدار محصلة كثافة الفيض المغناطيسي عند النقطتين Y , X على الترتيب ؟
8

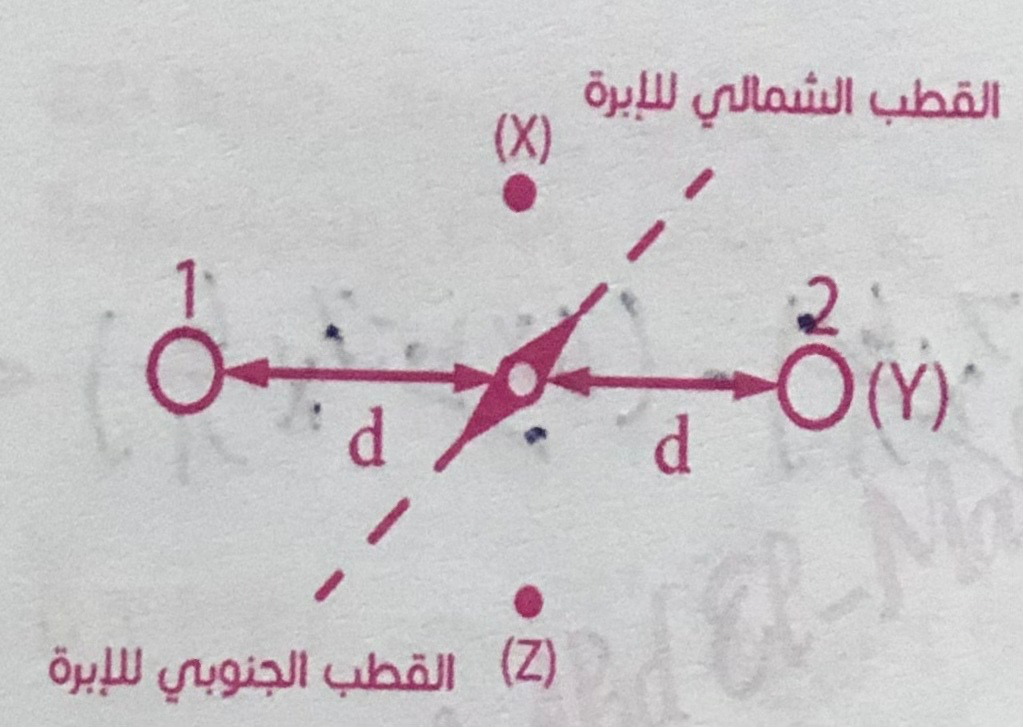

8- الشكل المقابل يمثل سلكان مستقيمان 2،1 في مستوى عمودي على الصفحة وضع بينهما إبرة مغناطيسية في منتصف المسافة بينهما ، إذا مر بكل منهما تيار إتجاهه لخارج الصفحة فإن القطب الشمالي للإبرة ؟
9
9- سلكان طويلان متوازيان (X)،(Y) تفصل بينهما مسافة عمودية مقدارها 0.5m ، يمر بكل سلك في نفس الاتجاه تيار كهربي شدته في السلك (X) تساوي I وشدته في السلك (Y) تساوي 3I فتقع نقطة التعادل على بُعد مقداره ؟
10

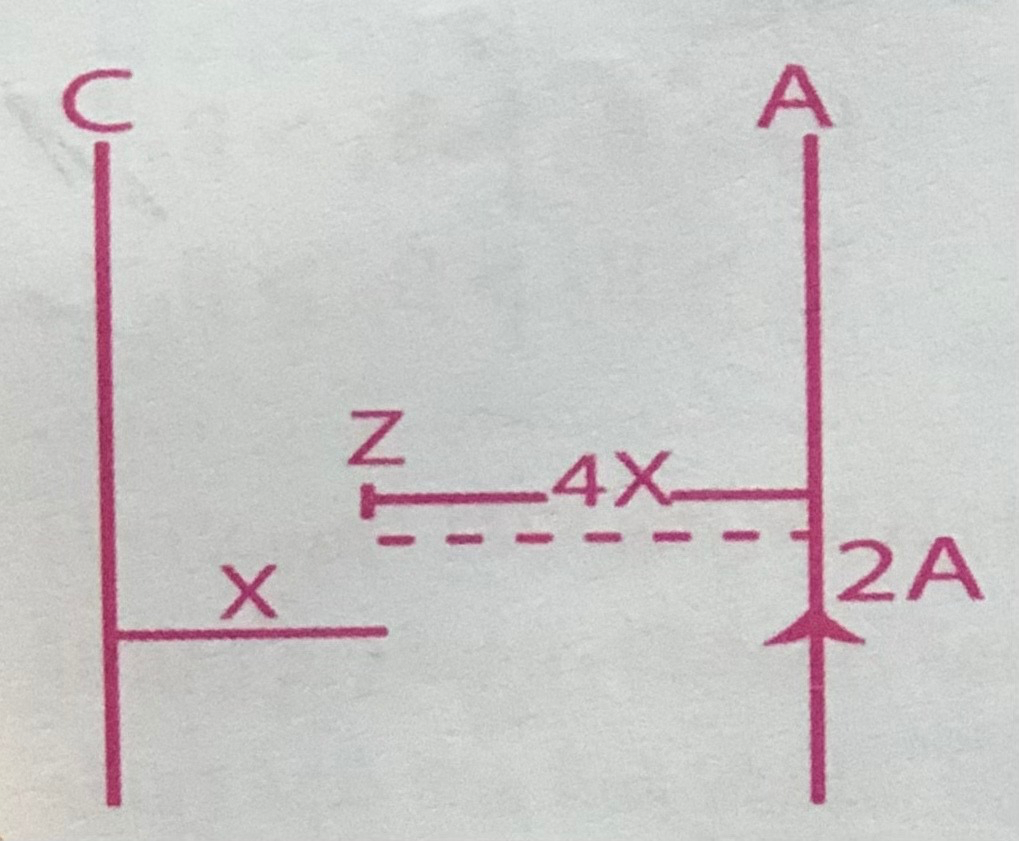

10- يُمثل الشكل الموضح سلكين متوازيين طويلين (A)،(C) يمر في كل منهما تيار كهربي للحصول على نقطة تعادل عند النقطة (Z) فأي من الخيارات التالية هو الصحيح لقيمة واتجاه التيار المار في السلك (C) ؟
11
11- إذا كانت كثافة الفيض في مركز الحلقة تساوي صفر ثم تضاعف تيار الحلقة حتى يحدث التعادل في مركز الحلقة يجب تغير…….؟
12
12- سلك طوله L لف على شكل ملف دائري من لفة واحدة ومر به تيار كهربي شدته I فتولد مجال مغناطيسي عند مركزه كثافته B ، فإذا أعيد لف هذا السلك مرة أخرى ليصبح ملف دائري مكون من لفتين ومر به نفس التيار الكهربي فإن كثافة الفيض عند مركز الملف تصبح ؟
13

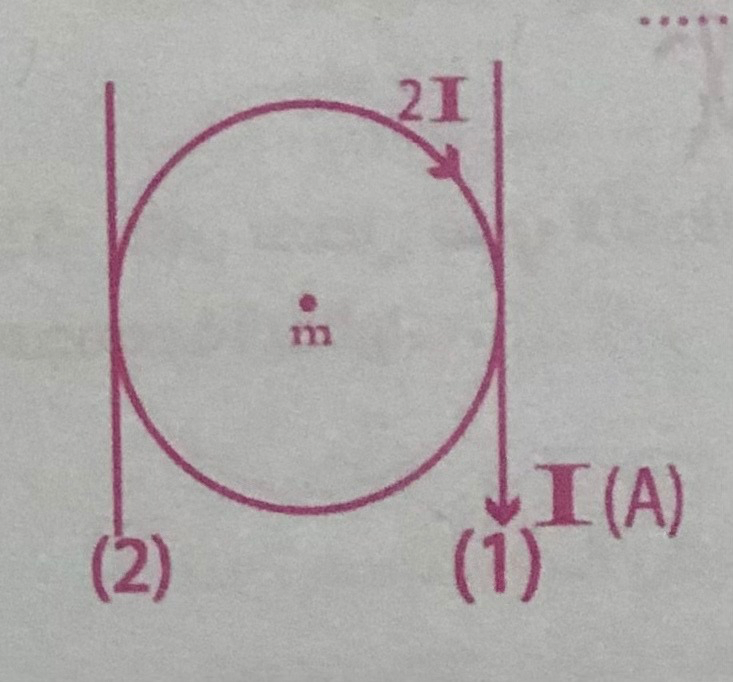

13- حلقة معدنية يمر بها تيار كهربي شدته 2I ، فيولد فيض مغناطيسي عند مركز الحلقة (m) كثافته (B) ، ثم وُضع سلكان مستقيمان (1)،(2) مماسان للحلقة وفي نفس مستواها ويمر بكل منهما تيار كهربي. لكي تظل محصلة شدة المجال المغناطيسي عند النقطة (m) هي (B) فإن التيار المار في السلك (2) تكون شدته ………. واتجاهه………….؟
14
14- يمثل الشكل البياني العلاقة بين كثافة الفيض المغناطيسي عند منتصف محور عدة ملفات لولبية (L,M,N,O) وشدة التيار المار بها ، فإذا علمت أن الملفات لها نفس عدد اللفات ونفس معامل نفاذية الوسط فإن الملف الأصغر في الطول هو الملف …………..؟
15

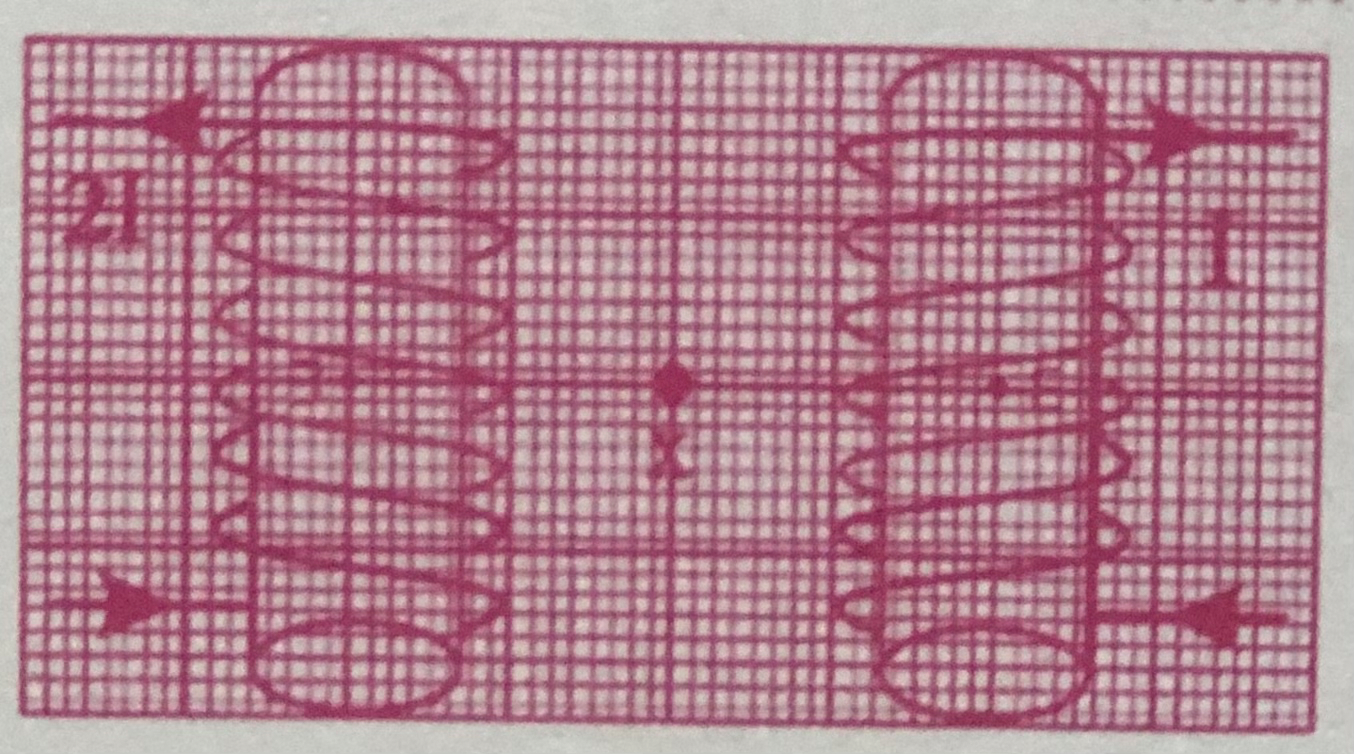

15- في الشكل الموضح ملفان لولبيان موضوعان في مستوى واحد ويمر بكل منهما تيار كهربي فيكون إتجاه المجال المغناطيسي المحصل لهما عند النقطة X هو ……….. الصفحة ؟
16

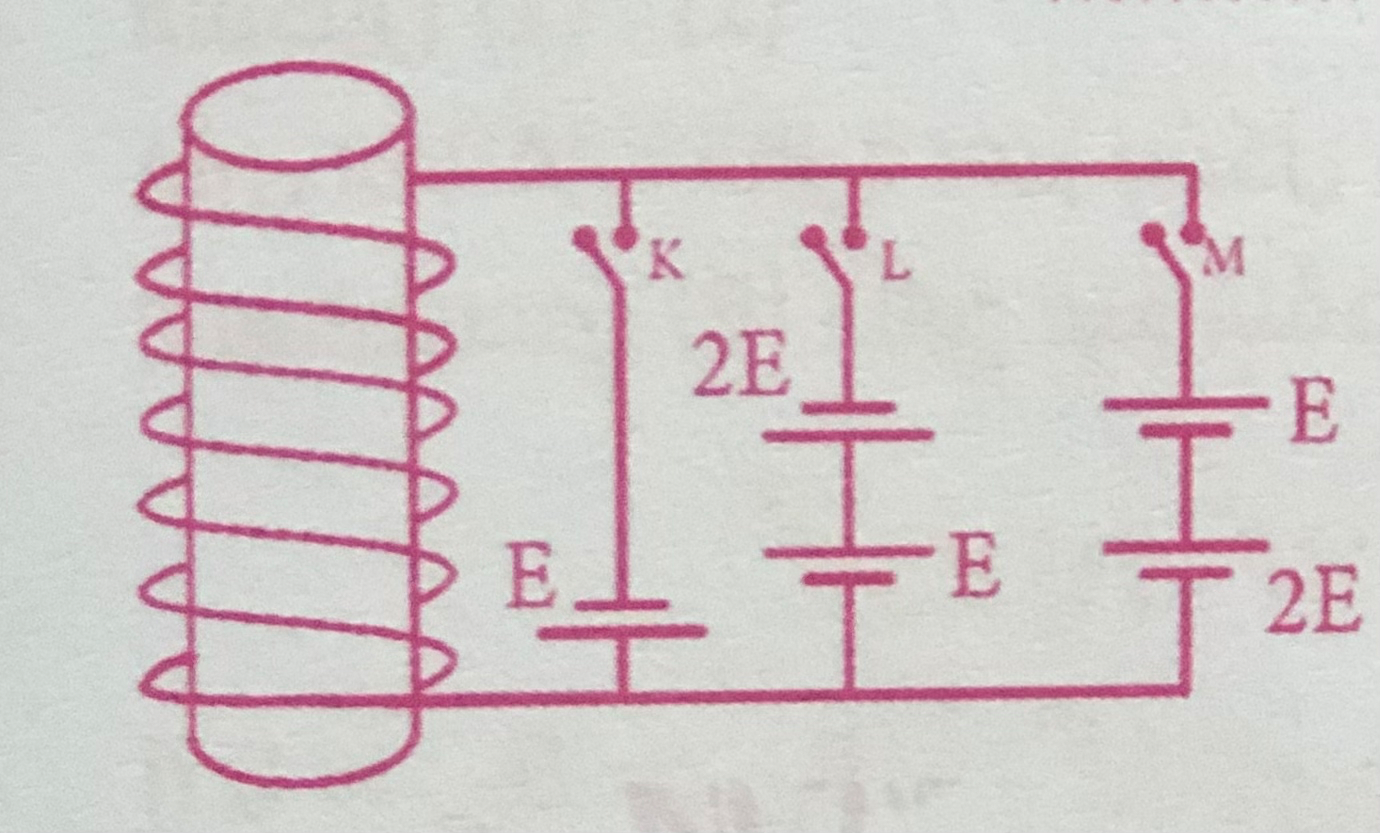

16- أي المفاتيح يتم غلقها حتى نحصل على أكبر قيمة لكثافة الفيض عند مركز الملف اللولبي ؟
17

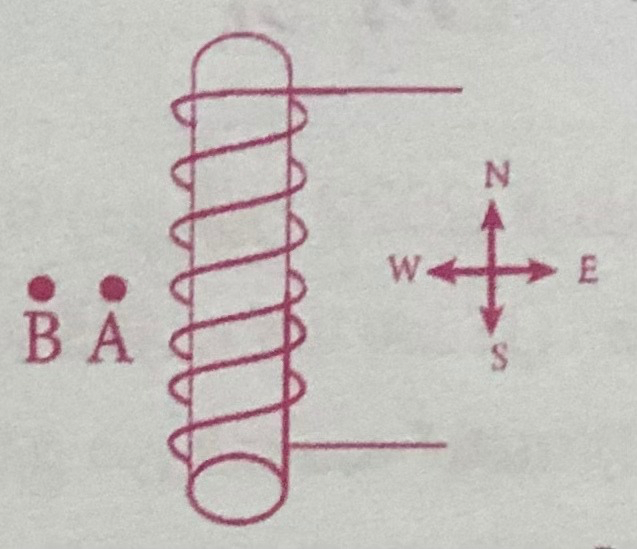

17- ملف يمر به تيار موضوع أفقيًا في مجال الأرض المغناطيسي وكانت كثافة الفيض الكلي التي عند نقطة B,A هي 1mT ، صفر وعندما عكس اتجاه التيار في الملف فإن كثافة الفيض عند B,A تصبح……….. ، ……….. على الترتيب ، علمًا بأن مجال الارض المغناطيسي 3mT
18
18- ملف لولبي من سلك نحاس معزول يمر به تيار كهربي (I) A وكثافة الفيض المغناطيسي عند محوره (B) ، عند إبعاد لفاته عن بعضها بانتظام فإن كثافة الفيض المغناطيسي عند منتصف طوله على محوره تصبح B ¼ ، فإذا تم اعادة كثافة الفيض المغناطيسي إلى قيمتها الأولى (B) وذلك بزيادة شدة التيار الكهربي المار بالملف بمقدار 3A فتكون شدة التيار I تساوي…….؟
19

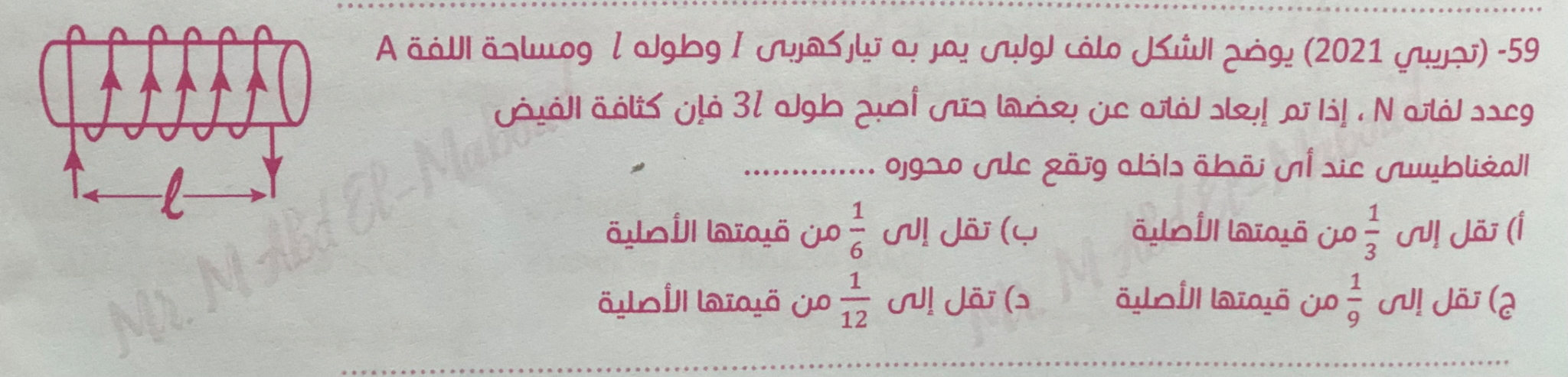

19- يوضح الشكل ملف لولبي يمر به تيار كهربي I وطوله L ومساحة اللفه A وعدد لفاته N ، إذا تم إبعاد لفاته عن بعضها حتى أصبح طوله 3L فإن كثافة الفيض المغناطيسي عند أي نقطة داخله وتقع على محوره………؟
20
20- لديك عدة موصلات كهربية يمر بكل منها تيار كهربي (I) كما بالشكل فأي العلاقات الرياضية التالية تعتبر صحيحة ؟
21

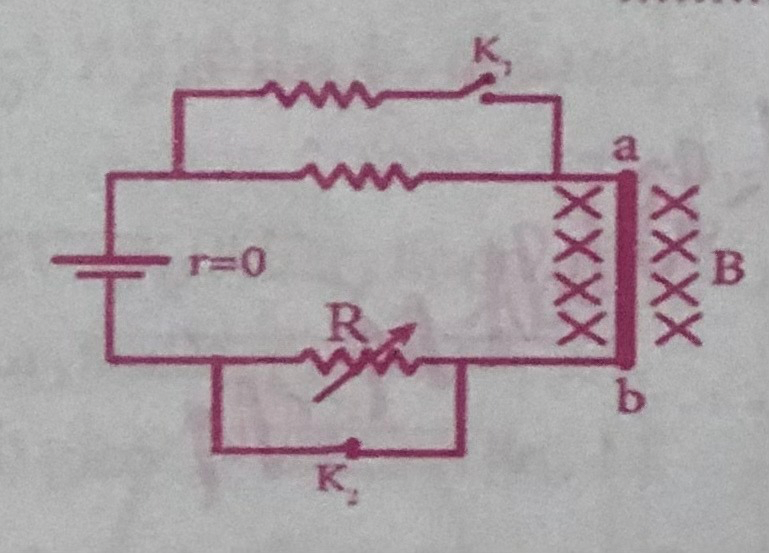

21- في الشكل المقابل ، أي من التغيرات التالية تؤدي لنقص القوة المغناطيسية المؤثرة على السلك ab نتيجة تأثره بالمجال المغناطيسي الخارجي B ؟
22

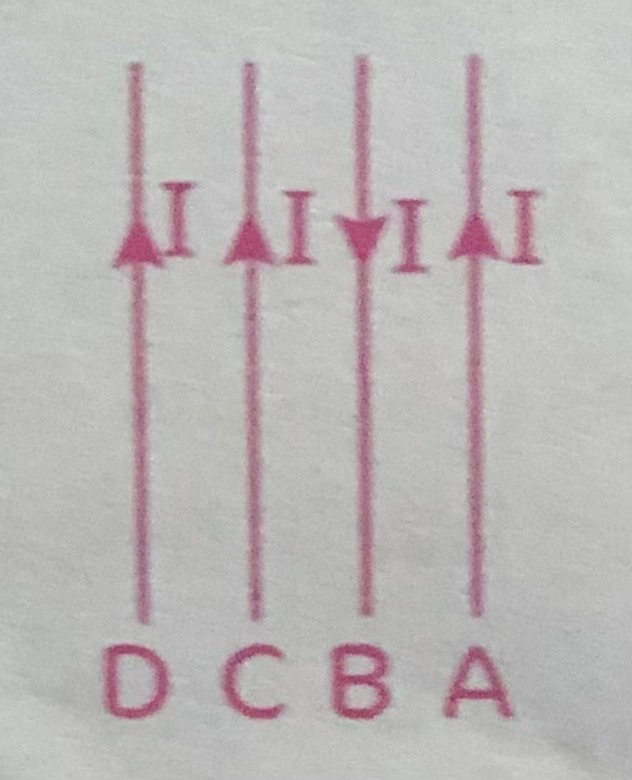

22- في الشكل 4 أسلاك متوازية يمر بها نفس شدة التيار والمسافات بينهم متساوية فإن السلك (C) يتأثر بقوة من تأثير باقي الاسلاك تكون………..؟
23
23- سلك مستقيم طوله 16cm لُف على هيئة ملف مربع الشكل من لفة واحدة ولُف مرة أخرى على هيئة ملف مربع الشكل من لفتين متماثلتين ، إذا مرت نفس شدة التيار في الملف في الحالتين يكون عزم ثنائي القطب المغناطيسي للملف في الحالة الأولى………. نظيره في الحالة الثانية.
24

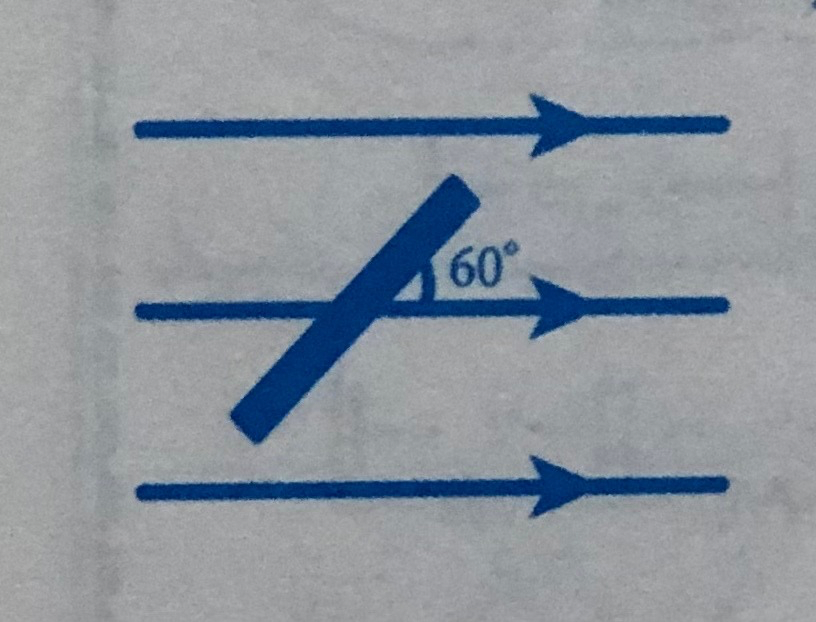

24- ملف يمر به تيار كهربي (I) وموضوع داخل مجال مغناطيسي كثافة فيضه (B) ، مستوى الملف يصنع زاوية قدرها (°60) مع اتجاه الفيض المغناطيسي ، إذا علمت أن مقدار عزم ثنائي القطب يساوي 4 أمثال مقدار عزم الازدواج المغناطيسي المؤثر على الملف ، فإن كثافة الفيض المغناطيسي (B) يساوي…………..؟
25
25- إذا كانت أقصى زاوية انحراف لمؤشر جلفانومتر ذو ملف متحرك عن وضع الصفر °64 وعند إدماج الجلفانومتر بدائرة كهربية يمر بها تيار شدته 480μA انحرف مؤشره بزاوية °24 ، فإن أقصى تيار يتحمله ملف الجلفانومتر يساوي………؟
26
26- جلفانومتر مقاومته 90Ω وصل مع ملفه مجزئ تيار قيمته 10Ω فإن النسبة المئوية للتيار الذي يمر عبر الجلفانومتر إلى التيار الكلي تساوي……..؟
27

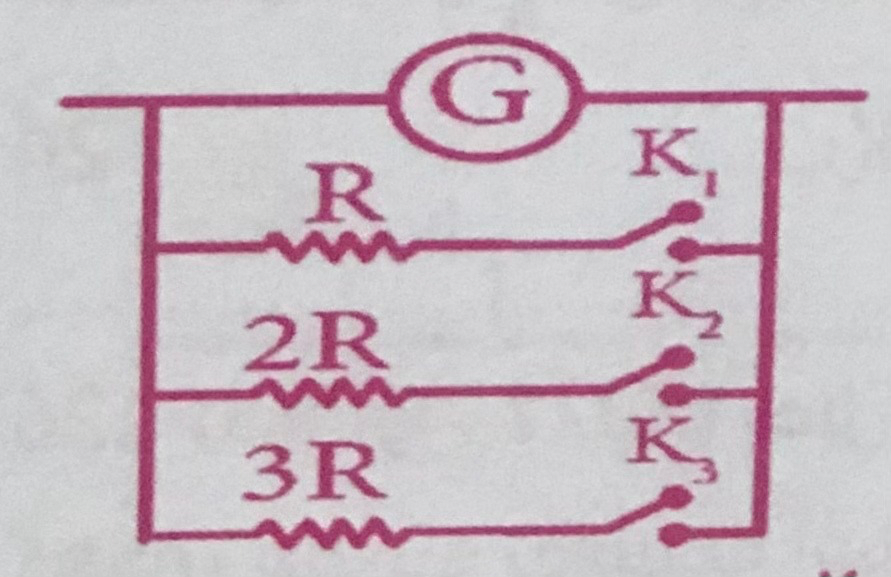

27- الشكل المقابل يوضح أميتر متعدد المدى فأي الحالات التالية يكون بها مدى قراءة الأميتر أكبر ؟
28

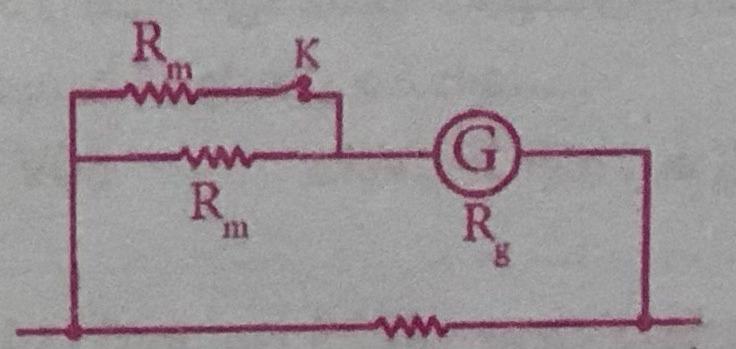

28- في الشكل الموضح عند فتح المفتاح K فإن حساسية الفولتميتر لقياس فرق الجهد …………؟
29

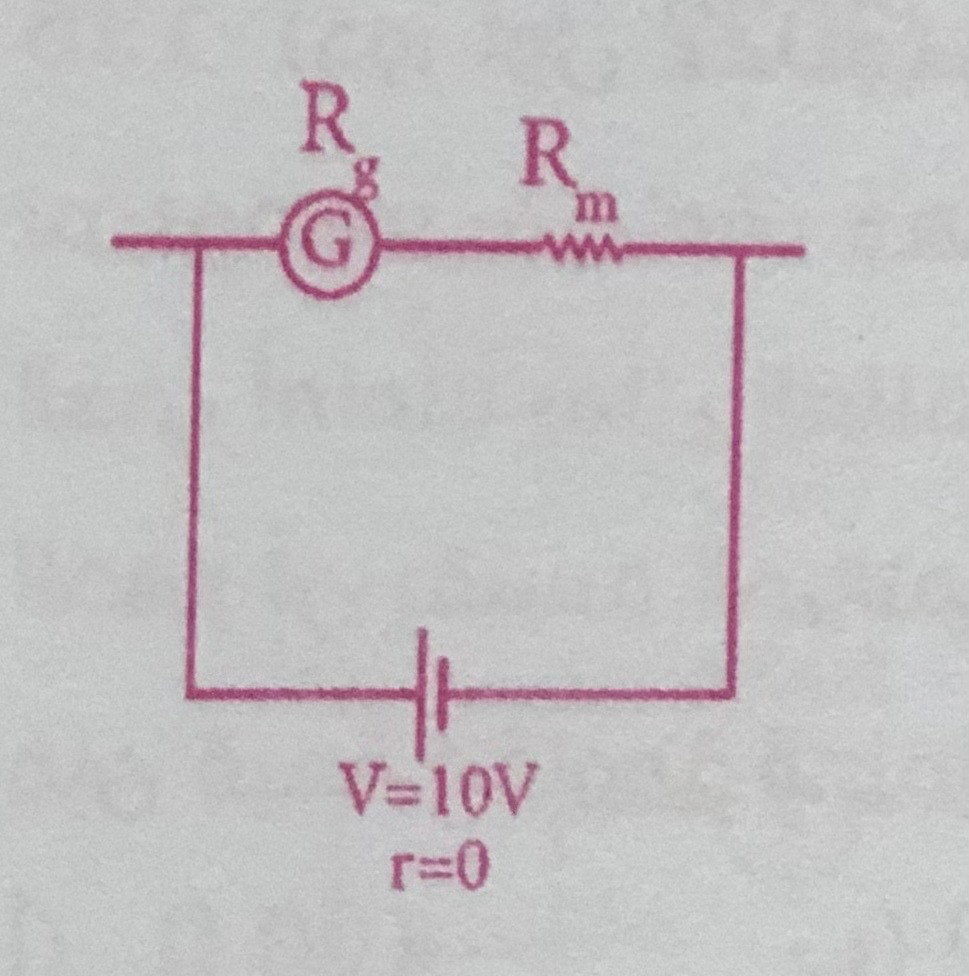

29- فولتميتر يتكون من جلفانومتر مقاومته Rg ومضاعف جهد مقاومته 24Rg انحرف مؤشره إلى نهاية تدريجه عند توصيله ببطارية قوتها الدافعة الكهربية 10V مهملة المقاومة الداخلية كما بالشكل المقابل ما أقصى فرق جهد يمكن أن يكون بين طرفي الجلفانومتر ؟
30
30- اتصل طرفي أوميتر بواسطة سلك فانحرف مؤشره إلى نهاية تدريج التيار ، حينئذ تكون مقاومة السلك بين طرفي الأوميتر……….؟
